　　电机通常具有转速高、输出扭矩相对有限的特点，而输送设备、升降机构、包装机械和阀门执行装置往往需要低速、平稳且具有较大扭矩的动力。如果直接让电机带动负载，不仅速度难以控制，还可能造成启动冲击、定位不准和电机过载。

　　蜗轮蜗杆减速箱正是为解决这类传动问题而设计。它通过蜗杆和蜗轮之间的啮合，把电机的高速旋转转换为较低的输出转速，同时提高输出扭矩。由于传动方向可以形成接近直角的布置，并能在较小空间内获得较大的传动比，因此在工业设备中较为常见。

　　不过，蜗轮蜗杆减速箱并不是只要速比相同就可以互换。输入功率、输出扭矩、工作时间、安装方向、润滑方式和环境温度，都会影响实际使用效果。

　　一、蜗轮蜗杆减速箱是怎样工作的

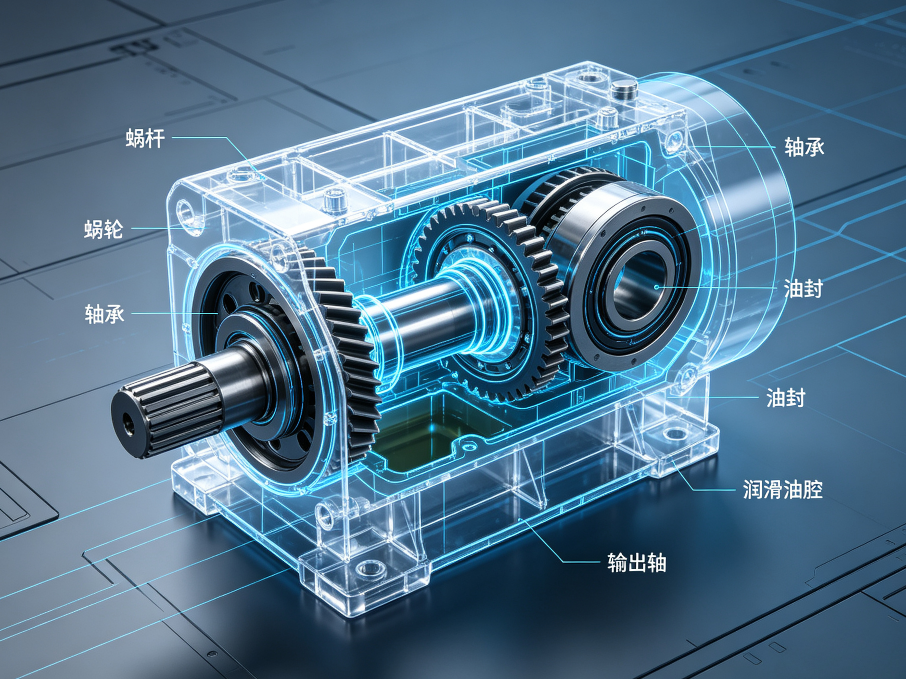

　　蜗轮蜗杆减速箱主要由箱体、蜗杆、蜗轮、输入轴、输出轴、轴承、密封件和润滑系统组成。

　　蜗杆外形类似带有螺旋齿的轴，通常与电机输入端连接。蜗轮则是一种与蜗杆齿形配合的齿轮，安装在输出轴上。

　　电机带动蜗杆旋转后，蜗杆螺旋齿沿蜗轮齿面滑动，推动蜗轮缓慢转动。由于蜗杆转动多圈，蜗轮才转动一圈，因此能够获得较大的减速比。

　　例如，蜗杆每转一圈只推动蜗轮前进一个齿，而蜗轮有较多齿数，输出转速就会明显降低。蜗杆头数、蜗轮齿数和齿形设计共同决定传动比。

　　与普通平行轴齿轮不同，蜗杆轴线和蜗轮轴线通常相互交错，常见布置接近九十度。这使设备设计人员能够改变动力传递方向，减少传动机构在长度方向上的占用空间。

　　二、为什么蜗轮蜗杆减速箱能够获得大速比

　　普通一级圆柱齿轮传动的速比受到齿轮尺寸和齿数差的限制。需要较大速比时，往往要采用多级齿轮，箱体尺寸和零件数量也会增加。

　　蜗轮蜗杆传动通过蜗杆头数与蜗轮齿数之间的关系，可以在一级传动中获得较大的减速比。

　　这意味着设备不一定需要多组齿轮，就能把高速电机转换为低速输出。对于安装空间有限、输出速度较低的机械结构，蜗轮蜗杆减速箱具有明显的布局优势。

　　需要注意的是，速比越大，输出速度越低，但效率、温升和承载能力也会发生变化。不能只为了追求低转速而无限增加速比，还应结合负载、工作周期和散热条件进行选择。

　　三、蜗轮蜗杆传动有哪些明显特点

　　1. 结构紧凑

　　蜗轮蜗杆减速箱可以在一级传动中获得较大速比，适合安装在空间较紧凑的设备中。输入轴与输出轴交错布置，也方便改变动力传递方向。

　　2. 运转相对平稳

　　蜗杆与蜗轮啮合时，通常有多个齿面参与接触，动力传递较连续。与部分冲击明显的传动方式相比，蜗轮蜗杆减速箱运行相对平稳，噪声也容易控制。

　　3. 能够提高输出扭矩

　　在忽略损耗的理想情况下，转速下降后，输出扭矩会相应增大。实际输出扭矩还需要考虑减速箱效率、负载系数和使用条件。

　　4. 部分结构具有自锁倾向

　　当蜗杆导程角较小、摩擦条件合适时，蜗杆可以带动蜗轮，而蜗轮不容易反向推动蜗杆。这种现象常被称为自锁。

　　自锁特点可用于部分升降、夹紧和位置保持机构，但不能简单把所有蜗轮蜗杆减速箱都当作安全制动器。

　　润滑状态、振动、磨损、导程角和外部冲击发生变化后，自锁能力也可能改变。涉及人员或设备安全的升降系统，仍应配置机械制动器或其他可靠保护装置。

　　四、蜗轮为什么经常采用铜合金材料

　　蜗杆与蜗轮啮合时，不只是滚动，还伴随较明显的滑动摩擦。如果两者都采用硬度相近的钢材，齿面容易出现磨损、胶合和发热。

　　因此，很多蜗轮会采用具有较好减摩和抗胶合性能的铜合金材料，蜗杆则通常使用钢材，并经过适当的热处理和表面加工。

　　这种材料组合能够改善啮合性能，使磨损更多集中在便于更换或修复的蜗轮一侧。

　　不同使用条件下，蜗轮也可能使用其他金属或工程材料。材料选择需要考虑：

　　输入功率;

　　输出扭矩;

　　转速;

　　工作时间;

　　冲击负载;

　　润滑条件;

　　环境温度;

　　成本与使用寿命。

　　不能只看蜗轮颜色判断材料质量，还要了解合金牌号、加工精度和齿面接触情况。

　　五、为什么蜗轮蜗杆减速箱容易发热

　　蜗轮蜗杆传动的一个典型特点是齿面滑动比例较高。滑动摩擦会把部分机械能转化为热量，因此其效率通常低于部分圆柱齿轮和行星齿轮传动。

　　减速箱运行时温度升高并不一定代表故障，但如果温升过快、箱体持续烫手或润滑油出现明显异味，就需要及时检查。

　　常见发热原因包括：

　　选型偏小，实际负载超过额定能力;

　　连续工作时间过长，散热条件不足;

　　润滑油型号不合适;

　　润滑油过多或过少;

　　蜗轮蜗杆啮合间隙不合理;

　　轴承安装过紧或损坏;

　　输入轴与电机不同轴;

　　环境温度较高;

　　设备频繁启动、制动或反转;

　　箱体表面积灰，影响散热。

　　设备选型时不能只核对瞬时扭矩，还要考虑每天运行时间和启停频率。短时间能够带动负载，不代表适合长期连续工作。

　　六、传动效率为什么是重要参数

　　减速箱会消耗一部分输入功率。输入功率与输出功率之间的差异，主要转化为摩擦热和其他机械损耗。

　　蜗轮蜗杆减速箱的实际效率受到速比、蜗杆头数、齿面精度、材料、润滑和负载状态影响。

　　同一台减速箱在额定负载附近运行时，效率可能较好;长期处于很轻的负载状态，整体效率不一定理想。

　　选型时应关注厂家给出的效率条件，而不能把某个理想数值直接套用到所有工况。对于长期连续运行、电费占比较高或散热空间有限的设备，效率尤其重要。

　　如果设备更重视高效率和低温升，可以比较斜齿轮、行星齿轮等其他减速形式;如果更看重大速比、直角传动和结构紧凑，蜗轮蜗杆方案仍具有优势。

　　七、蜗轮蜗杆减速箱适合哪些设备

　　输送和包装设备

　　输送带、滚筒线、封箱机、包装机和贴标设备通常需要稳定的低速输出。蜗轮蜗杆减速箱结构紧凑，便于与电机组合安装。

　　升降与调节机构

　　丝杆升降、工作台调节、挡板定位和阀门启闭机构需要低速大扭矩，有时还需要一定的反向保持能力。

　　但升降系统应根据安全等级配置制动装置，不能只依靠理论自锁。

　　食品与轻工机械

　　搅拌机、灌装设备、烘焙机械和其他轻工生产线中，经常需要调整转速和改变传动方向。对于食品环境，还要注意箱体材质、密封和润滑剂要求。

　　物流与仓储设备

　　分拣线、转弯机、提升辅助装置和小型输送系统，需要减速箱在有限空间内提供稳定动力。

　　环保和水处理设备

　　刮泥机、加药设备、阀门执行机构和小型搅拌装置，通常运行时间较长，对密封、耐腐蚀和连续工作能力要求较高。

　　舞台与展示设备

　　旋转展台、广告装置、舞台机构和门控设备需要低速平稳运行。除了减速比，还应检查噪声、回程间隙和制动安全。

　　八、选型时首先要确定哪些数据

　　1. 输入功率和输入转速

　　需要确认配套电机的额定功率、实际工作转速以及是否使用变频器。电机功率过大而减速箱规格偏小，可能导致齿面和轴承过载。

　　2. 所需输出转速

　　输出转速通常由输入转速和减速比共同决定。设备设计时应先明确负载需要多快转动，再倒推合适速比。

　　3. 输出扭矩

　　输出扭矩是选型核心。需要计算正常工作扭矩、启动扭矩、最大冲击扭矩，并保留合理的使用余量。

　　4. 负载性质

　　均匀负载、轻微冲击和强冲击对减速箱的要求不同。频繁启停、正反转和卡滞风险都会提高实际负担。

　　5. 每天工作时间

　　间歇运行和全天连续运行不能使用相同的选型思路。连续工作时，应重点考虑热容量、润滑和散热。

　　6. 安装方式

　　需要明确卧式、立式、法兰安装、轴装或其他方式。不同安装方向会影响润滑油分布和油位要求。

　　7. 环境条件

　　高温、低温、潮湿、粉尘、腐蚀、户外淋雨和食品清洁环境，都需要对应的密封、防护和材料配置。

　　九、速比是不是越大越好

　　速比越大，输出转速越低，但并不代表设备性能一定更好。

　　速比过大可能带来以下问题：

　　输出速度过低，生产节拍下降;

　　传动效率降低;

　　箱体温升增加;

　　反向间隙更明显;

　　电机需要长时间高速运行;

　　低速爬行和控制效果受到影响;

　　设备启动时间变长。

　　如果一级蜗轮蜗杆减速箱无法同时满足转速和扭矩要求，可以考虑组合减速、变频调速或其他传动结构。

　　设计时应让减速比服务于实际速度，而不是单纯追求宣传中的大速比。

　　十、回程间隙会影响哪些设备

　　蜗轮与蜗杆之间需要保留一定啮合间隙，用于形成润滑油膜、补偿热膨胀并避免卡死。当旋转方向改变时，这段间隙会表现为短暂空行程，也就是常说的回程间隙。

　　对于普通输送、搅拌和单向运行设备，回程间隙通常不是最关键的问题。

　　对于以下应用，则需要重点关注：

　　往复定位;

　　精密角度调整;

　　伺服驱动;

　　分度机构;

　　视觉检测转台;

　　频繁正反转装置。

　　如果定位精度要求较高，应选择低间隙结构，或采用能够预紧和补偿间隙的传动方案。

　　减速箱使用时间增加后，蜗轮齿面磨损也可能使间隙变大，因此还要考虑长期精度保持能力。

　　十一、空心轴、实心轴和法兰输出怎么选

　　蜗轮蜗杆减速箱常见输出形式包括空心轴、实心轴和法兰输出。

　　空心轴可以直接套在设备传动轴上，结构紧凑，减少联轴器和底座空间，常用于输送机和包装设备。

　　实心轴便于连接链轮、带轮、联轴器和其他外部零件，适用范围较广。

　　法兰输出适合直接连接转盘、滚筒或专用机构，有助于缩短传动链。

　　选择输出形式时，应考虑轴径、键槽、负载方向、安装空间和拆卸维护。如果输出轴承受较大径向力或轴向力，还要核对减速箱允许的外部载荷，不能只根据输出扭矩判断。

　　十二、减速箱与电机怎样连接更合理

　　蜗轮蜗杆减速箱可以通过法兰、电机输入套或联轴器与电机连接。

　　直联结构紧凑、安装方便，适合标准化设备。使用联轴器连接时，可以根据需要补偿少量安装偏差，但仍应保证输入轴与电机轴基本同心。

　　安装不同轴可能导致：

　　输入轴振动;

　　轴承异常磨损;

　　联轴器发热;

　　密封件偏磨;

　　运行噪声增大;

　　使用寿命缩短。

　　安装时不应使用锤击方式强行套入联轴器、链轮或带轮，以免损伤轴承和轴端。

　　十三、润滑油应该怎样选择和管理

　　润滑油在蜗轮蜗杆减速箱中承担减摩、冷却、防锈和带走磨屑的作用。

　　不同减速箱可能使用矿物油、合成油或润滑脂。具体选择应根据厂家说明、工作温度、负载和密封材料确定。

　　使用中需要注意：

　　新设备投入运行前确认是否已经加油;

　　按安装方向检查油位;

　　不同类型润滑油不要随意混用;

　　定期观察油液颜色、气味和杂质;

　　按运行时间和环境条件安排换油;

　　加油过多同样可能导致搅油发热和漏油;

　　长期停机后重新运行，应检查润滑状态。

　　如果减速箱使用终身润滑结构，也不代表完全不需要检查。漏油、密封老化和异常温升仍应及时处理。

　　十四、常见故障可以从哪些现象判断

　　温度过高

　　可能与负载过大、润滑异常、轴承损坏、安装不同轴或连续运行时间过长有关。

　　运行噪声增大

　　应检查齿面磨损、轴承状态、紧固件松动、啮合间隙和输入轴对中。

　　输出轴抖动

　　可能是负载安装不平衡、轴承间隙异常、联轴器偏心或传动件松动。

　　漏油

　　常见原因包括油封老化、呼吸孔堵塞、油量过多、安装方向错误和结合面密封不良。

　　输出无力

　　需要检查电机状态、实际负载、蜗轮磨损、键连接和联轴器是否打滑。

　　出现异常时，应先停机确认原因，不能通过持续增加电机功率来掩盖减速箱问题。

　　十五、蜗轮蜗杆减速箱与其他减速机怎么选

　　与圆柱齿轮减速机相比，蜗轮蜗杆减速箱更容易实现直角传动和较大一级速比，但传动效率通常相对较低。

　　与行星减速机相比，蜗轮蜗杆减速箱结构和成本形式不同，适合一般工业传动;行星减速机在高扭矩密度、效率和精密控制方面更具特点。

　　与摆线针轮减速机相比，蜗轮蜗杆减速箱运行较平稳、结构直观，而摆线结构常用于大速比和较强承载需求。

　　选择时可以按照实际目标判断：

　　重视直角转向和结构紧凑，可考虑蜗轮蜗杆;

　　重视高效率连续运行，可比较齿轮减速机;

　　重视精密定位和低间隙，可比较行星减速机;

　　重视大速比和冲击承载，可评估摆线类产品;

　　涉及安全保持，必须单独配置可靠制动系统。

　　十六、采购时容易出现哪些误区

　　只按电机功率选型号

　　同样功率的电机，在不同速比和工况下，减速箱承受的扭矩并不相同。应同时核对输出扭矩和使用系数。

　　只看最大扭矩

　　最大允许扭矩不等于可以长期连续承受。连续工作还受到热功率和散热能力限制。

　　默认所有产品都能自锁

　　蜗轮蜗杆传动是否自锁与结构参数、润滑和负载有关，不能作为安全制动的唯一依据。

　　忽视安装方向

　　安装方向改变后，油位和润滑状态也可能需要调整。订货时应提前确认安装位置。

　　认为漏油只是油封问题

　　呼吸孔堵塞、油量过多、轴偏心和箱体温升过高，都可能造成漏油。

　　用低价型号替代原规格

　　外形尺寸相近并不代表扭矩、轴承、材料和精度相同。更换品牌或型号时，应重新核对完整参数。
