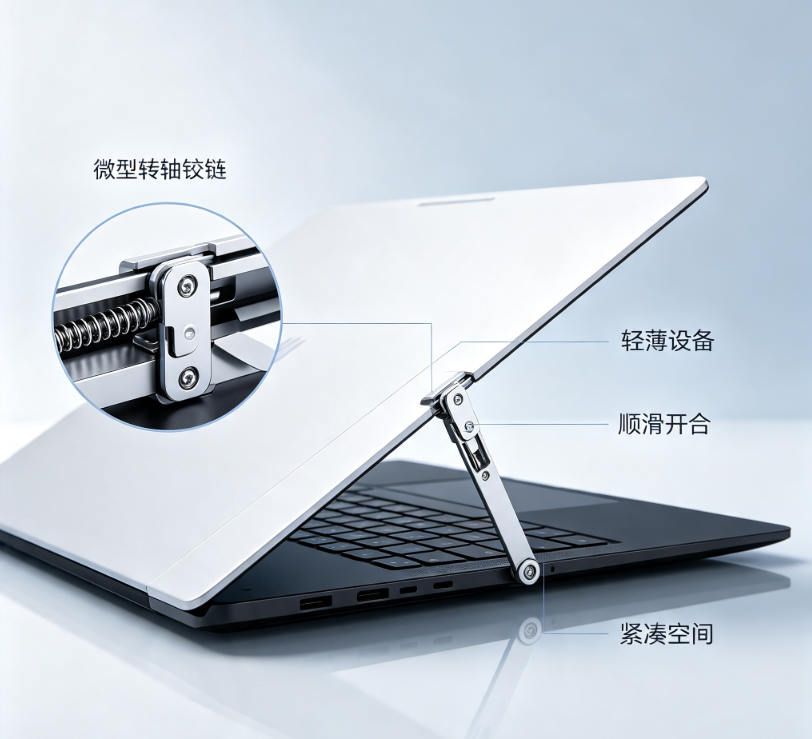

　　笔记本电脑屏幕能够停在任意角度，蓝牙耳机盒可以顺畅开合，折叠灯具能够保持设定姿态，小型仪器的盖板也能反复翻转。这些看似自然的动作，背后往往离不开一个体积不大却十分关键的机械部件——微型转轴铰链。

　　微型转轴铰链既负责连接两个相对运动的部件，又要控制转动阻力、开合角度、定位效果和使用寿命。它不仅是一根轴与两个连接片的简单组合，而是一套涉及材料摩擦、尺寸配合、扭矩控制和整机空间协调的精密机构。

　　随着便携式电子产品、智能穿戴设备和小型医疗仪器不断向轻薄化发展，微型转轴铰链需要在更小空间内承受更多开合次数，同时还要减少晃动、异响和松脱，这使其设计与制造难度不断提高。

　　一、什么是微型转轴铰链

　　微型转轴铰链是一种体积较小、用于实现部件旋转连接的机械组件。它通常安装在上盖与下壳、显示屏与机身、支架与底座之间，让两个部件围绕固定轴线转动。

　　普通铰链主要强调连接和转动，微型转轴铰链除了完成开合动作，往往还需要提供稳定扭矩，使活动部件停留在指定位置。

　　根据功能不同，常见产品包括：

　　自由转动型铰链;

　　恒定扭矩转轴;

　　分段定位铰链;

　　自动回弹铰链;

　　阻尼式微型转轴;

　　带角度限位的铰链组件。

　　不同结构对应不同产品体验。耳机盒更关注轻巧开合和关闭手感，显示屏支架则更加重视悬停能力与长期扭矩稳定性。

　　二、微型转轴为什么能够产生阻力

　　微型转轴铰链的转动阻力通常来自零件之间的接触和摩擦。

　　当轴心、轴套、弹片或摩擦片以一定预紧力配合时，转动过程中会产生阻力矩。这个阻力矩就是人们常说的铰链扭矩。

　　扭矩过小，屏幕、盖板或支架无法稳定停留，容易因重力自动下落;扭矩过大，用户开合时会感觉生硬，还可能拉伤外壳固定位置。

　　因此，扭矩必须与被支撑部件的重量、重心位置和旋转半径相匹配。

　　同一款产品在不同角度下，重力作用也可能发生变化。设计人员不仅要考虑初始开合力，还要检查整个转动范围内是否顺畅，有没有某个角度突然变轻或变重。

　　三、微型转轴铰链由哪些零件组成

　　不同结构的转轴铰链组成方式并不完全相同，但常见部件主要包括轴心、轴套、固定支架、弹片、垫片、摩擦片和限位结构。

　　1. 轴心

　　轴心是旋转运动的中心，也是承受剪切力、弯曲力和摩擦力的重要部件。

　　其直径、圆度、表面粗糙度和硬度都会影响转动手感。轴心尺寸稍有偏差，就可能造成松动或卡滞。

　　2. 轴套

　　轴套与轴心相配合，用于引导旋转并控制间隙。有些轴套承担摩擦功能，有些则主要用于降低磨损和保持同轴度。

　　3. 弹片或摩擦片

　　弹片能够提供持续预紧力，使转轴在长期使用后仍保持一定阻力。

　　摩擦片的材料、厚度和表面状态，则会影响扭矩大小与磨损速度。

　　4. 固定支架

　　支架负责将转轴连接到产品外壳或内部骨架。支架形状需要配合整机空间，同时承受反复开合产生的载荷。

　　5. 限位部件

　　限位结构用于控制最大开合角度，防止产品过度翻转，拉伤排线或碰撞外壳。

　　四、小尺寸为什么会增加制造难度

　　微型转轴铰链的零件尺寸较小，留给材料、装配和公差分配的空间十分有限。

　　在大型铰链中，较小的加工偏差可能不会明显影响使用;但在微型结构中，同样的偏差占零件尺寸的比例更大，容易改变装配间隙和摩擦状态。

　　如果轴心偏粗，转动可能过紧;如果轴孔偏大，又会产生晃动。垫片厚度、弹片压力和表面镀层发生微小变化，也可能导致扭矩不一致。

　　因此，微型转轴铰链通常需要对冲压、车削、粉末注射成形、热处理和组装过程进行连续控制。

　　产品能否稳定量产，往往不只取决于单个零件精度，还取决于整套尺寸链是否合理。

　　五、扭矩不是越大越好

　　很多人在选择转轴时，容易把“扭矩大”理解为“质量好”。实际上，合适的扭矩比单纯增大扭矩更重要。

　　扭矩过大可能带来几个问题：

　　首先，用户开合费力，操作体验不自然;

　　其次，外壳固定柱、螺丝孔和塑胶结构承受更大载荷，长期使用后容易开裂;

　　再次，电机驱动或自动开合机构的负担会增加。

　　扭矩过小同样会造成盖板松垮、角度漂移和定位失败。

　　因此，设计时应根据负载重量、安装位置、开合角度和使用方式确定目标扭矩，并为长期磨损后的扭矩下降预留范围。

　　六、恒定扭矩和分段定位有什么区别

　　恒定扭矩铰链在一定转动范围内保持相对连续的阻力，活动部件可以停在多个角度。

　　它适合便携显示器、支架、照明设备和小型控制面板。

　　分段定位铰链则会在特定角度产生明显停顿感，例如关闭位置、半开位置和完全打开位置。

　　这种结构适合盒盖、设备舱门和需要操作反馈的产品。

　　还有一些铰链采用“前段轻、后段重”的扭矩变化方式，使用户起始开盖较轻，接近目标角度后保持稳定。

　　不同扭矩曲线会形成不同手感，产品设计不能只写一个最大扭矩值，还应明确开合过程中阻力如何变化。

　　七、材料选择会影响哪些性能

　　微型转轴铰链常使用不锈钢、碳钢、铜合金、锌合金以及工程塑料等材料。

　　不锈钢具有较好的耐腐蚀性和外观稳定性，适合消费电子、医疗设备和潮湿环境。

　　碳钢经过适当热处理后，可以获得较高强度和耐磨性，但表面通常需要进行电镀、发黑或其他防锈处理。

　　铜合金具有较好的导热性、加工性和摩擦特性，可用于部分轴套和弹性部件。

　　工程塑料重量较轻，还能减少金属直接摩擦产生的异响，但其温度适应性、耐磨性和长期蠕变需要重点评估。

　　材料不能只根据强度选择，还要考虑硬度匹配。两个接触零件硬度差异不合理，可能导致其中一方快速磨损。

　　八、表面处理为什么不能忽略

　　微型转轴铰链在反复摩擦过程中，表面状态会直接影响扭矩、寿命和声音。

　　常见表面处理包括镀镍、镀锌、钝化、发黑、喷涂和润滑涂层等。

　　表面处理可以提高耐腐蚀能力，也能改善外观和摩擦状态。但镀层厚度会改变零件尺寸，如果没有在公差设计中预留空间，电镀后可能出现装配过紧。

　　镀层附着不良时，反复转动还可能出现脱落、粉屑和异响。

　　对于外露铰链，颜色和表面质感还要与整机设计保持一致。对于隐藏式转轴，则应更加关注耐磨和长期可靠性。

　　九、微型转轴铰链怎样实现角度限位

　　很多产品不能无限旋转，因为内部可能连接排线、导线或柔性电路板。

　　转轴超过规定角度后，排线可能受到拉伸、挤压或反复折弯，造成信号中断。

　　限位结构可以通过凸台、卡槽、挡块和异形轴面实现。当铰链旋转到设定位置时，限位部件相互接触，阻止继续转动。

　　限位位置需要足够坚固，否则用户用力过大时，挡块可能变形或断裂。

　　同时，限位不能只由塑胶外壳承担。若全部冲击集中在薄弱塑料部件上，长期使用后容易出现裂纹。

　　合理设计会让转轴本体、金属支架和外壳共同分担限位载荷。

　　十、转轴为什么会出现松动

　　微型转轴使用一段时间后出现松动，常见原因包括摩擦面磨损、弹片疲劳、固定螺丝松脱和外壳结构变形。

　　如果轴心与轴套之间不断磨损，配合间隙会逐渐增大，活动部件就会出现左右晃动。

　　弹片经过大量压缩和回弹后，也可能产生永久变形，导致预紧力下降。

　　外壳固定位置若强度不足，即使转轴本体没有问题，安装孔也可能扩大，使整个铰链发生位移。

　　因此，分析松动问题时，不能只检查转轴，还要同时检查螺丝、支架、塑胶柱和安装基准。

　　十一、异响通常从哪里产生

　　转轴开合时出现“吱吱声”“咔嗒声”或摩擦声，通常与表面摩擦、润滑状态、零件变形和装配偏心有关。

　　润滑不足时，金属之间容易产生干摩擦。润滑剂过多或选择不当，也可能污染周围外壳、显示模组和电气部件。

　　轴心与轴孔不同轴，会造成局部受力，使转动阻力不均并产生噪声。

　　冲压毛刺、镀层脱落和异物进入摩擦面，也可能形成间歇性声音。

　　异响问题往往具有位置性和批次性，需要通过拆解检查磨痕、粉屑和接触区域，才能判断真正原因。

　　十二、开合寿命怎样进行验证

　　微型转轴铰链通常要进行反复开合寿命测试。

　　测试设备会按照设定角度、速度和循环次数，让铰链持续完成打开与关闭动作，并定期测量扭矩变化、间隙和外观状态。

　　寿命测试不能只看“是否还能转动”，还要检查：

　　扭矩下降是否超过允许范围;

　　是否出现明显晃动;

　　限位结构是否变形;

　　固定支架是否开裂;

　　是否产生异响和金属粉屑。

　　不同产品的使用频率差异较大。耳机盒可能每天开合多次，维修舱门则可能使用频率较低，因此测试循环和速度应结合真实场景设定。

　　十三、微型转轴铰链适用于哪些产品

　　微型转轴铰链的应用范围十分广泛。

　　在消费电子领域，它可用于笔记本电脑、平板支架、无线耳机盒、便携显示器和折叠键盘。

　　在智能家居产品中，可用于摄像头底座、照明支架、小型控制屏和智能门锁部件。

　　在医疗仪器中，可用于检测设备盖板、便携显示组件和操作面板。

　　在汽车电子中，可用于小型储物盒、车载显示结构、充电接口盖和控制面板。

　　工业设备中，也常见于手持终端、仪表盖板、小型防护门和传感器支架。

　　十四、怎样根据产品选择合适的铰链

　　选择微型转轴铰链时，首先要明确被支撑部件的重量、重心和尺寸。

　　其次要确定开合角度，以及是否需要任意停留、分段定位、自动回弹或关闭吸附。

　　第三要检查安装空间，包括转轴直径、支架长度、螺丝位置和与排线之间的距离。

　　第四要明确使用环境，例如温度、湿度、粉尘、盐雾和振动条件。

　　第五要确定寿命要求和扭矩衰减范围。产品在新机状态下手感良好，并不代表长期使用后仍然稳定。

　　在整机设计阶段，应先进行样品装配和寿命测试，再决定最终规格，而不能只根据二维图纸选型。

　　十五、定制微型转轴需要提供哪些资料

　　定制转轴铰链时，客户通常需要提供整机结构图、安装空间、活动部件重量和目标开合角度。

　　如果产品需要悬停，还应说明希望在哪些角度保持稳定，以及用户允许的开合力度。

　　其他重要信息包括：

　　预计使用寿命;

　　工作温度;

　　外观颜色;

　　表面处理;

　　是否有防锈要求;

　　安装方式;

　　年度需求数量。

　　资料越完整，供应商越容易评估结构可行性，避免后续反复修改。

　　对于空间特别紧凑的产品，还应同步考虑排线走向和装配顺序，防止转轴本身能够安装，却无法完成整机组装。

　　十六、量产过程中要控制哪些环节

　　微型转轴铰链量产时，需要对零件尺寸、材料硬度、表面处理和装配压力进行控制。

　　轴心直径、轴套内孔和垫片厚度应进行重点检测，因为这些参数会直接影响扭矩。

　　装配设备的压入力和铆接高度也要保持稳定。压力不足会导致结构松散，压力过大则可能造成转动卡顿。

　　每批产品应抽检初始扭矩、最大开合角度和外观状态。对于要求较高的项目，还需要进行寿命、盐雾和高低温测试。

　　建立原材料批次、生产批次和检测数据之间的追溯关系，有助于在出现扭矩波动时快速查找原因。

　　十七、选择供应商时不能只看报价

　　微型转轴铰链虽然体积很小，却会直接影响整机手感与可靠性。

　　选择供应商时，应了解其是否具备结构设计、公差分析、模具开发、精密加工和装配测试能力。

　　能够生产零件，不代表能够稳定控制铰链扭矩。真正重要的是供应商是否理解摩擦副、材料配合和寿命衰减。

　　还要考察其是否可以配合整机试装、调整扭矩曲线并解决异响、松动和限位问题。

　　对于批量项目，交付一致性比单个样品表现更加重要。样品手感很好，但不同批次差异较大，仍会影响整机品质。
